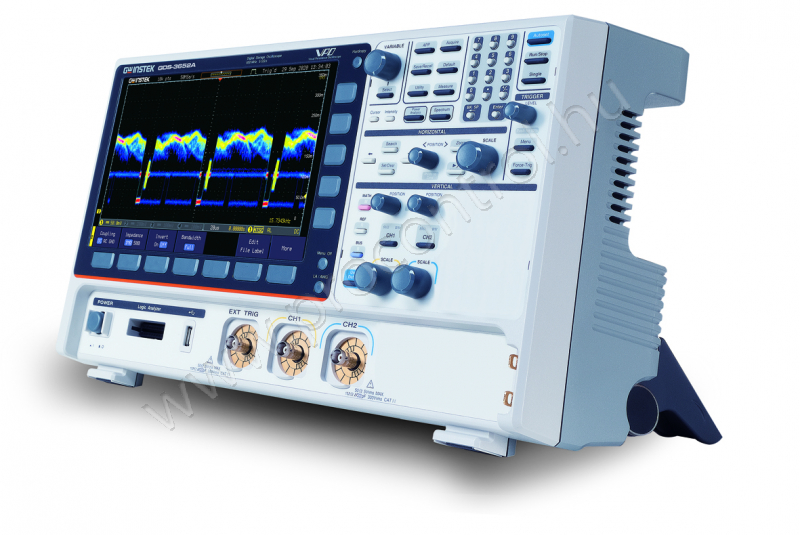

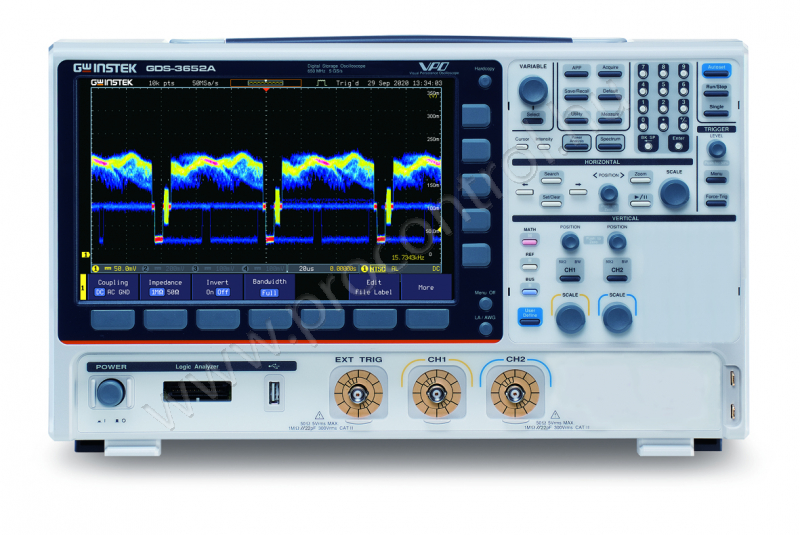

GWInstek GDS-3352A 350MHz, 2 csatornás digitális oszcilloszkóp

Rövid leírás

GDS-3000A Sorozat Digitális Oszcilloszkóp –650MHz/350MHz sávszélesség
A GDS-3000A sorozat a GW Instek új generációs digitális tárolóoszcilloszkópjának zászlóshajója. Legnagyobb frekvencia sávszélességét 650 MHz-re emelték, és elérhető a 350 MHz-es modell is. Az egyes csatornák memóriamélysége legfeljebb 200 Mpts.

Tulajdonságok

• A mintavételi sebesség 5GSa/s interleavel. A kijelző 10,2"-es TFT LCD, az RGB kijelző kimenete pedig egyenként 8 bites, így a felhasználók egyértelműen elemezhetik a mért jel erősségének eloszlását. A modellek kétcsatornás választási lehetőségeket és opcionális 16 csatornás logikai analizátort tartalmaznak.
• A GDS-3000A szabványos kétcsatornás, 25 MHz-es tetszőleges hullámforma generátorral van felszerelve. A felhasználók kiválaszthatják a tetszőleges hullámforma funkciót az analóg csatornán mért jel tárolására, vagy közvetlenül a jelgenerátorból történő kimenetre.
• Ezzel a funkcióval a felhasználók kényelmesen generálhatnak különböző típusú mért jeleket a diverzifikált jelkimenetek szimulálására. A frekvenciaválasz-elemző funkció (Bode Plot) is fel van szerelve, amely alkalmazható termékáramkör és alkatrész jellemzőinek ellenőrzésére és elemzésére, beleértve az RLC áramkör tervezését, a szűrő tervezését és az erősítő tervezésének ellenőrzését és elemzését.

Mentés

Műszaki leírás

Főbb jellemzők
• 650MHz /350MHz Sávszélesség, 2 Input csatorna
• 5GSa/s Valós idejű mintavételezési sebesség (egy csatorna); 2,5 GSa/s valós idejű mintavételezési sebesség (két csatorna)
• Csatornánként 200Mpts memóriamélység
• 200,000 wfm/s hullámforma frissítési sebesség
• 10.2 inch 800*480 TFT LCD kijelző
• 490,000 Szegmentált memória és hullámforma keresési funkciók a rekordhossz hatékonyságának optimalizálására
• Az automatikus mérési funkciók 38 különféle mérési lehetőségeket kínálnak
• Nagy felbontású felvételi mód
• I2C/SPI/UART/CAN/LIN Soros busz trigger és dekódoló funkciók
• Kétcsatornás spektrumanalizátor (DC~2.5GHz) spektrogrammal
• Kétcsatornás 25 MHz-es tetszőleges hullámforma generátor
• Opcionális 13 készlet teljesítményelemző mérés
• Opcionális 16 digitális csatorna logikai analizátorral (MSO)
Interfész
• Nagy sebességű USB eszközport, host port
• RS232
• LAN
• VGA output
• Go/NoGo BNC
• Kensington Style lock
• GPIB(opció, gyári telepítés)
• Software és Driver
• PC software (OpenWave software)
• LabVIEW driver

Típusok

GDS-3652A 650MHz, 2 channels, Digital Storage Oscilloscope
GDS-3352A 350MHz, 2 channels, Digital Storage Oscilloscope

Funkciók

• A GDS-3000A 650MHz/350MHz sávszélességet és csatornánként akár 200Mpts memóriamélységet és akár 490.000 szegmentált memóriát biztosít.
• Az opcionális 13 tápegységmérés ideális a K F tervezéshez, K F-hez és a kapcsolóüzemű tápegység gyártásához, valamint a teljesítményelektronika oktatási alkalmazásaihoz.
• Spektrumanalizátor funkció: A frekvenciatartomány mérésére kétcsatornás spektrumanalizátor van felszerelve. A felhasználók egyidejűleg mérhetik és elemezhetik a kétcsatornás frekvenciatartomány jeleit. Tartalmazza a Spectrogram funkciót is, amely lehetővé teszi a felhasználók számára, hogy könnyen megfigyeljék a jel erősségének eloszlását és a spektrum eloszlásának időbeli kapcsolatát.
• PC távirányító (webszerver funkció): A GDS-3000A beépített webszerver funkcióval rendelkezik, amely lehetővé teszi a felhasználók számára, hogy Ethernet kapcsolaton keresztül csatlakozzanak a GDS-3000A webszerveréhez egy böngésző használatával, ugyanabban a hálózati tartományban. A rendszerinformációk beszerezhetők, és az oszcilloszkóp képernyője (. png fájl) távolról megfigyelhető és rögzíthető. A GDS-3000A távolról vezérelhető grafikus felhasználói felületen keresztül a konfigurációs fájlok letöltéséhez és feltöltéséhez, valamint az SCPI parancsok teszteléséhez
