RFP-3B-RX/TX_Theis Rádiómodul Rádiótransceiver 860 Mhz 0870-05_R3/R4
A kért típus már kifutott termék, a honlapunkon archív jelöléssel, terméktámogatási célok miatt szerepel. A termékcsalád újabb, továbbfejlesztett típusait keresse portálunkon.
Rövid leírás

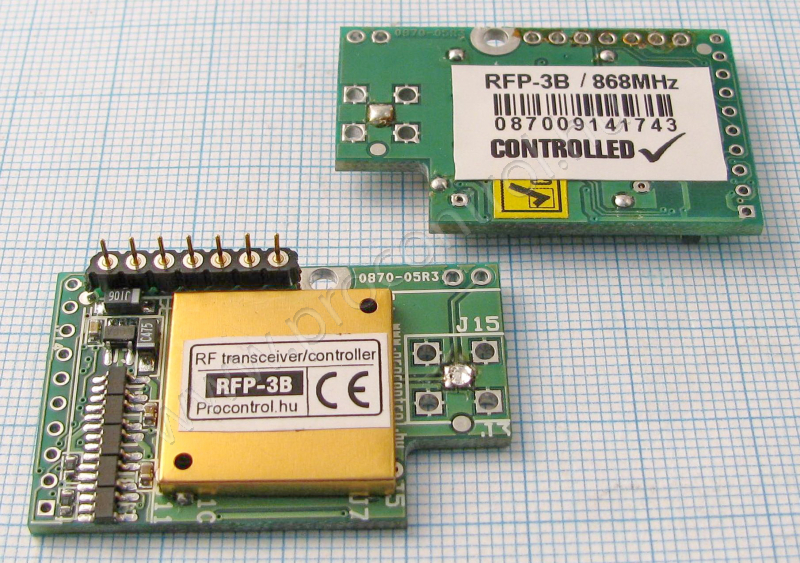

Rádiótransciever / kontroller 433 (RFP-3A) vagy 868 MHz-re (RFP-3B), SMA csatlakozóra előkészítve.
A modul egy nRF chipkészlettel szerelt integrált rádió transceiver (adóvevő) beépített mikrokontrollerrel, és 4 bemenetű (10bites 80 ksps) AD átalakítóval, beépített antennaszűrő és -illesztő rendszerrel 50 Ohm-os antenna csatlakoztatásához, valamint beépített 50 Ohm-os SMA antenna csatlakozóval. A rendszer adóvevője többek között támogatja a ShockBurst™ technológiát, ami kezeli az automatikus "elosztást", címzést és a hibajavítást (CRC). Az áramkör beépített feszültség szabályzókkal rendelkezik, ami maximális zajmentességet biztosít, továbbá 3.6V – 5.5 V-os működést tesz lehetővé. Kompatibilis az FCC CFR47 és az ETSI EN 200-1 szabvánnyal. (Az ingyenes frekvenciasávokról >>)
A modul rendelkezik belső jelszint illesztő áramkörökkel, így közvetlen kapcsolható 3.3 V-os és 5V-os rendszerek RxD, TxD jeleire (lásd Tipikus applikációs példák.)
Tulajdonságok
-
8051 kompatibilis beépített mikrokontroller
-
Tápfeszültség: 3.6V – 5.5V
-
Beépített antenna illesztő rendszer
-
rendkívül kedvező árfekvés
-
2.5µA áramfelvétel (standby) időzített, vagy külső felélesztéssel
-
állítható kimeneti teljesítmény 10dBm-ig
-
kevesebb, mint 650µs sávváltási idő
-
kis áram küldéskor (TX); 12mA (-10dBm-en)
-
kis áram vételkor (RX); 12.5 mA csúcs
-
kis MCU áram; 2.6mA (16MHz / 3V-on)
-
"vivő érzékelés" a "listen before transmit protocol"-hoz
-
SMA beépített antennacsatlakozó
-
Külső antenna csatlakozás
-
CE jelölés
Mentés
Típusok
RFP-3A: 433 MHz-re
RFP-3B: 868 MHz-re
RFP-3C: 920Mhz-re
