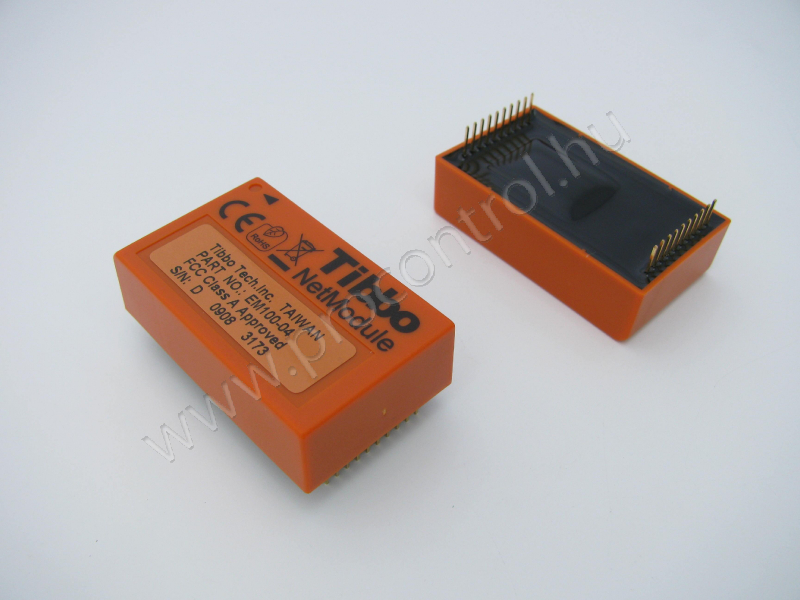

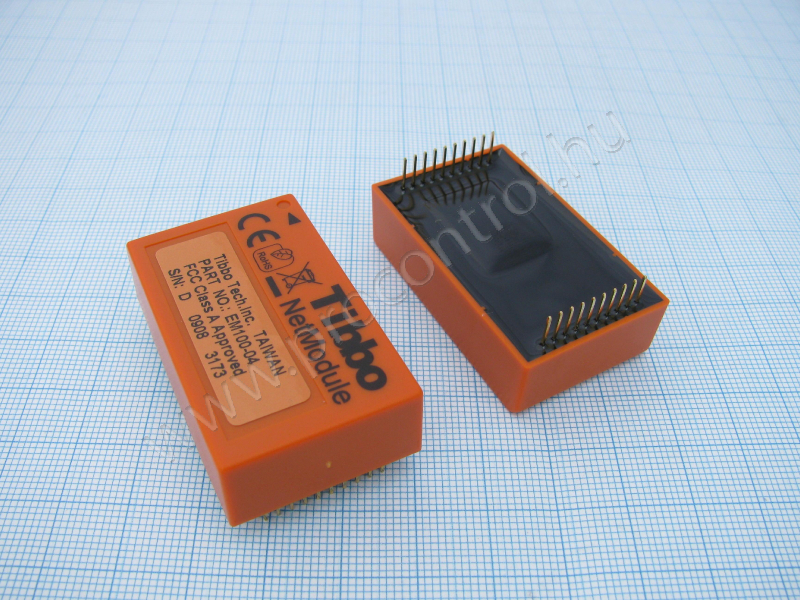

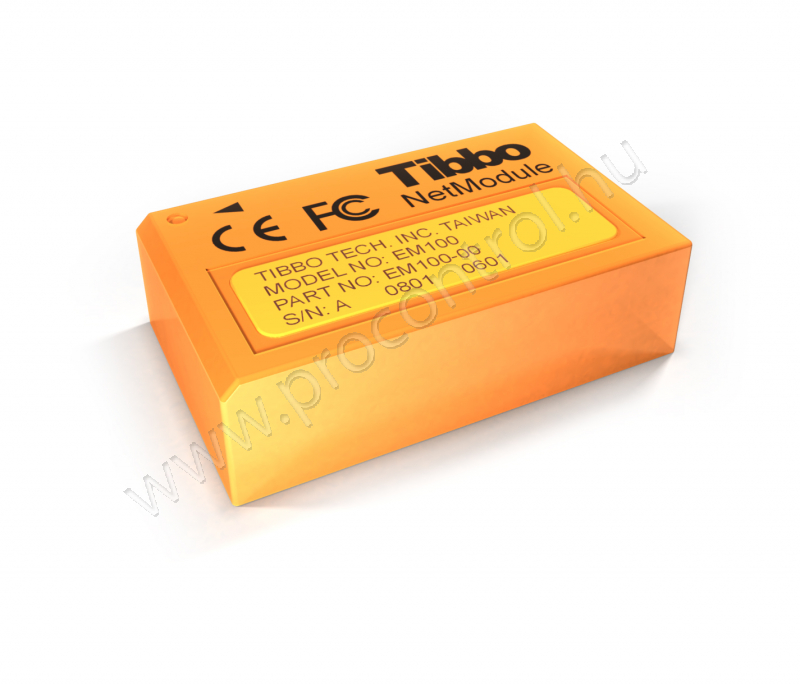

Ethernet modul Tibbo EM100 OEM Soros/Ethernet

Rövid leírás

Az informatikában általánosan elterjedt EIA RS232 szabványú interfészt igen sok eszköz használja. Vonalkódolvasók, kártyaolvasók, pénztári terminálok, banki hitelkártyaterminálok, és még egy sereg elektronikus eszköz. Az EM100 segítségével mindezeket az eszközöket csatlakoztathatjuk az Ethernet alapon lokális, vagy akár a globális Internethálózatra.

Tulajdonságok

  • 10BaseT Ethernet csatlakozás
  • Soros (TTL) interfész amelyet közvetlenül csatolhatunk UARTokra, mikroprocesszorra, mikrokontrollerre, stb.
  • Kompakt méret 46x28x13 mm
  • A soros port képes full-duplex és half-duplex kommunikációra
  • 6 láb használható álltalános célú távirányított I/O lábnak
  • A működéshez csupán egy IC-n kívüli RJ45 csatlakozó szükséges
  • Átlátszó adatáramlást tesz lehetővé a 10BaseT Ethernet hálózat, és a soros port között
  • TCP vagy UDP protokolon kommunikál
  • Rugalmasan állítható paraméterek
  • Minden beállítás távolról a hálózatról, és a készülék soros portjáról is állítható
  • Támogatja az "over-the-network configuration" az IP-cím beállításához
  • Támogatja az "on-the-fly" parancsokat a kommunikációs sebesség, paritás, ... azonnali adatfolyam közbeni átállítására
  • A belső gyári bios-program cserélhető a hardver megbontása nélkül
  • A csomagban a Tibbo Device Server Toolkit (TDST) programot benne a Virtual Serial Port Driver (aka. COM redirector), és convenient setup és management eszközmeghajtó programokat találhatjuk
  • Teljes kompatibilitás a ESS3 Ethernet Szerverrel (mivel az a termék EM100 eszközön alapul)…
  • CE és FCC-engedélyek

Műszaki jellemzők:

Ethernet interfész 10BaseT
Ethernet illesztő trafó +
Ethernet csatlakozó (RJ45) -
Soros csatlakozás jellemzői TTL; full-duplex (RS232/RS422), halfl-duplex (RS485) ; RX, TX, RTS, CTS, DTR, DSR; Baud: 150-115200bps;
Kiegészítő I/O lábak száma 2
Routing buffer méret (bájtban) 510kBx2
Átlagos energiafogyasztás 40mA, 5V DC
Az eszköz üzemi hőmérséklete 25 C°
Méretek (mm) 46,2 mm x 28 mm x 13 mm
Soros port 1 x UART
I/O lábak száma 6
I/O lábak max. terhelhetősége 10 mA
Támogatott hálózat protokollok UDP, TCP, ARP, ICMP (PING), DHCP, PPPoE, LCP
Névleges tápfeszültség 5 V
Max relatív páratartalom 90 %
Soros port emuláció Ethernet hálózaton +
Programozható -
Tápfeszültség tartomány -
Működési hőmérséklet tartomány -10°C - 70°C
Kiegészítő perifériák -
Flash memória 64 KB
EEPROM memória 256 B
Max. áramfelvétel 40 mA

Műszaki leírás

Az EM100 (soros eszközkiszolgáló) egy nyáklemez szintű alkatrész amely egy 10BaseT Ethernet csatlakozást tesz lehetővé a soros eszköznek. Igen kis (46x28x13 mm) méretekkel rendelkező integrált áramkör. Ideális választás az olyan OEM fejlesztőknek, akik saját eszközüket az Ethernet hálózatra szeretnék egyszerűen csatolni.

Az alapértelmezett üzemmódban a Windows operációs rendszerből egyszerű szabványos soros port emuláció látható, a távoli kihelyezett Ethernet hálózaton távoli eszközzel ugyan úgy kommunikálhatunk mint ha helyben volna a soros portunkra kötve.

Cikkinformáció

Termékkód: 305191
Gyártó:
Tibbo

Elérhetőség

8 db

Árinformációk

Nettó ár: 20 900 Ft
Bruttó ár (27% ÁFA): 26 543 Ft
Árajánlat kérése

Tedd a kosárba

Darab/Csomagolás: 1 db
Minimálisan rendelhető: 1 db
