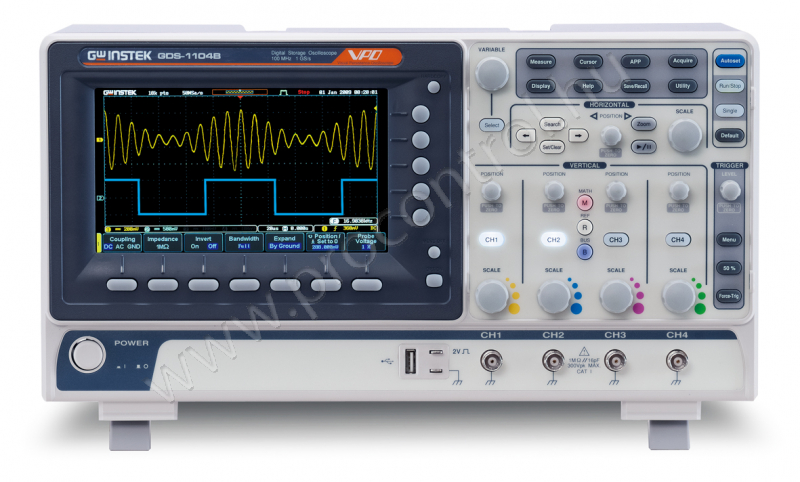

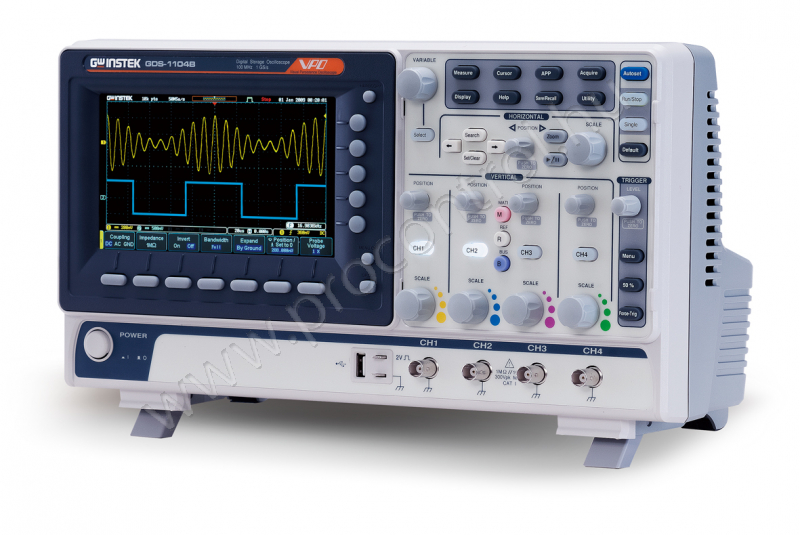

GWInstek GDS-1104B Digitális tárolós oszcilloszkóp, 100MHz, 4 csatornás

Rövid leírás

A GDS-1000B sorozat négy sávszélesség-választással rendelkezik - 200MHz, 100 MHz, 70 MHz, 50MHz, és négy vagy két csatornán keresztül rendelkezik analóg jelbemeneti csatlakozókkal. Az egyes csatornák maximális mintavételi sebessége 1GSa / s, és a memóriamélység csatornánként 10Mpts. A GDS-1000B sorozat hullámformájának frissítési sebessége 50 000 wfms / s, amely segít a felhasználóknak a részletes hullámforma variáció pontos megfigyelésében. 7 hüvelykes WVGA színes LCD-kijelző és a 256-os színes gradiens kijelző funkció.

Tulajdonságok

• 50/70 / 100MHz sávszélesség-választás, 2 vagy 4 csatornás bemenet
• 1GSa / s maximális mintavételi sebesség
• 10M maximális memóriamélység minden csatornánál
• 7 hüvelykes 800 x 480 WVGA LCD kijelző
• 256 színes gradiens kijelző funkció a hullámforma teljesítményének javítása érdekében
• 1 MPt FFT frekvenciatartományú jel megjelenítésére
• Kompakt és innovatív külső kialakítás

A csomag tartalma

• Felhasználói kézikönyv CD x 1, tápkábel x1

Mentés

Műszaki leírás

4 csatornás +Ext
Sávszélesség DC ~ 100MHz (–3dB)
Növekedési idő 3,5ns
Sávszélesség korlátozása 20MHz

Opciók

• GDS-1054B
• GDS-1072B
• GDS-1074B
• GDS-1102B
• GDS-1104B
• GDS-1202B
