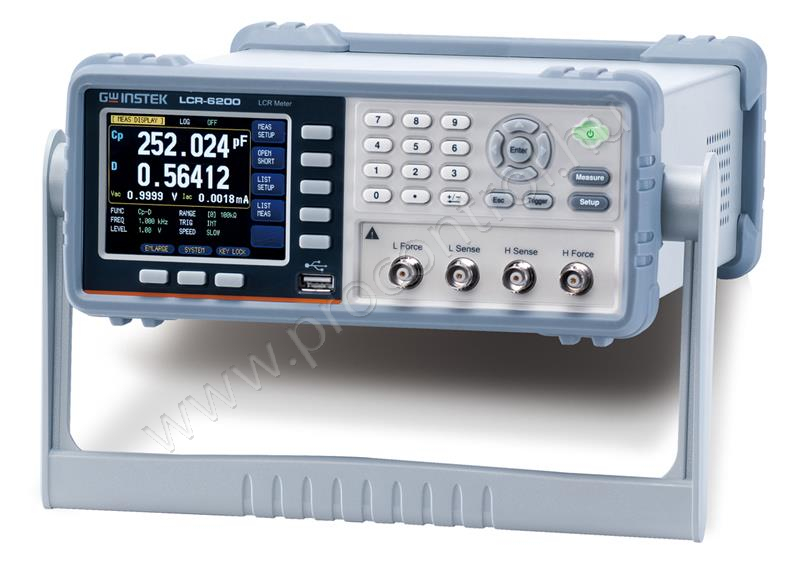

GWInstek LCR-6020 20kHz Precíziós LCR mérő

Rövid leírás

A GW Instek bemutatja a legújabb precíziós LCR mérő családot: az LCR-6000 sorozatot, mely öt modellből áll. A tesztelés frekvenciaskálája - modelltől függően - 10Hz-től 2kHz/20kHz/100kHz/200kHz/300kHz - ig terjed (maximum) 0.05% pontossággal. Az eszköz kompakt mérete (2U magas,1/2 rack) lehetővé teszi a rack rendszerbe való könnyű integrálhatóságát, így helyet takaríthat meg a felhasználó. Az LCR-6000 sorozat - a sok kiváló és a korral haladó tulajdonságának köszönhetően - teljes mértékben ideális eszköz termékteszteléshez, K&F laborazóriumi projektekhez, belső minőségellenőrzésekhez, stb.

Tulajdonságok

• Színes, 3,5" LCD
• 5 modell ( 2KHz, 20KHz, 100KHz, 200KHz, 300KHz )
• Konszekutív teszt frekvencia
• Pontosság: 0,05%
• Mérési sbesség akár 25 ms (max.)
• A mérések teljes vagy részleges frekvenciaskálán végezhetők (OPEN/SHORT)
• 16 fő/másodlagos mérési paraméter kombináció és két további paraméter monitorozható (maximum négy különböző paraméter látható egyidejűleg)
• DCR mérés és belső D.C. egyoldalú feszültség (±2.5V)
• PASS/FAIL döntés
• Auto Level Control (ALC) funkció
• A BIN funkció összesen 10 BIN-t tesz elérhetővé (9BIN, 1AUX)
• Különböző frekvencia, feszültség és áramerősségi értékek mentén válaszható tesztelés
• Standard interfész: RS-232C, Handler és USB tárhely
• Kompakt méret, ideális beépítésre (2U,1/2 RACK)

A csomag tartalma

• LCR-6002 mérőeszköz
• Biztonsági adatlap
• Tápkábel
• Tesztalkatrész LCR-06A
• CD (Felhasználói leírás / PC szoftver)

Mentés

Típusok

LCR-6300 10Hz - 300kHz Precíziós LCR-mérő
LCR-6200 10Hz - 200kHz Precíziós LCR-mérő
LCR-6100 10Hz - 100kHz Precíziós LCR-mérő
LCR-6020 10Hz - 20kHz Precíziós LCR-mérő
LCR-6002 10Hz - 2kHz Precíziós LCR-mérő

Opciók

• LCR-05, Tesztalkatrész Axiál és Radiál vezetékes komponensekhez
• LCR-06A, Kelvin Clip mérővezeték
• LCR-07, Tesztalkatrész, kétvezetékes, aligátor csipesszel
• LCR-08, Tesztalkatrész (Tweezers) SMD/Chip komponensekhez
• LCR-15, Tesztalkatrész SMD/Chip komponensekhez (0201-től 1812-ig)
• LCR-16,Tesztalkatrész – ±45V DC egyirányú feszültség doboz
• LCR-17, Tesztalkatrész – ±2.5ADC egyirányú áramerősség doboz
• GTL-232, RS-232C kábel, 9 soros csatlakozó, null modem a számítógéphez, Kb. 2m
