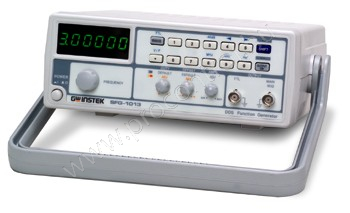

GWInstek Funkciógenerátor SFG-1003 3 MHz DDS

Rövid leírás

Az SFG-1000 széria gazdaságos függvénygenerátor, nagy pontosságú és stabilitású jelforrás. A készülék a DDS (Direct Digital Synthesized) technológiával készült beágyazva a széles skálájú FPGA-ba. 3MHz frekvenciasávon működik és a szinusz, négyszög, háromszög és TTL hullámforma választható a mérésnek megfelelően. Az alapvető funkciók beállításával biztosítható a vizsgálati eredmény pontossága. A DDS technológiával kombinálva megfizethető ára van. Az SFG1003 értékes és ideális megoldás, ha igény a pontos jelforrás és egyszerű mérési alkalmazásokat szeretnénk végezni.

Magyar nyelvű felhasználói leírással

Tulajdonságok

  • DDS technológia és FPGA chip kivitel
  • Frekvencia tartomány:0.1Hz~3MHz
  • Nagy frekvenciapontosság : ± 20ppm
  • Nagy frekvenciastabilitás : ± 20ppm
  • Max. frekvencia felbontás : 100mHz
  • Alacsony szinusz hullám torzítás : -55dBc,0.1Hz~200kHz

Műszaki jellemzők:

Működés digitális
Frekvencia tartomány (szinusz, négyszög) 0.1Hz ~ 3MHz
Frekvencia tartomány (háromszög) 0.1Hz ~ 1MHz
Frekvencia felbontás 0.1Hz maximum
Frekvencia stabilitás ±20ppm
Frekvencia pontosság ±20ppm
Öregedés ± 5 ppm / év
Kimeneti függvények Szinusz,négyszög,háromszög, TTL
Amplitúdó tartomány 10Vp-p
Impedancia 50Ω±10%
Csillapító -40dB±1dB×1
DC Offset <-5V ~ >5V
Feladat kontroll tartomány 25% ~ 75% ~1MHz (Csak négyszög hullám)
Kijelző 6-digites LED kijelző
Szinusz hullám felharmonikus torzítása ≧-55dBc, 0.1Hz ~ 200kHz ≧-40dBc, 0.2MHz ~ 2MHz ≧-35dBc, 2MHz ~ 3MHz
Háromszög hullám linearitása ≧98%, 0.1Hz ~ 100kHz ; ≧95%, 100kHz ~ 1MHz
Négyszög hullám szimmetrikussága 5% periódusonként+4ns, 0.1Hz ~ 100kHz
TTL kimeneti szint ≧3Vp-p

Cikkinformáció

Termékkód: 392069
Gyártó:
GW Instek

Elérhetőség

Rendelhető

Árinformációk

Nettó ár: 60 830 Ft
Bruttó ár (27% ÁFA): 77 254 Ft
Árajánlat kérése

Tedd a kosárba

Darab/Csomagolás: 1 db
Minimálisan rendelhető: 1 db
