TIBBO RJ203A+EM203A-EV-RS Evaluation Board
Brief description

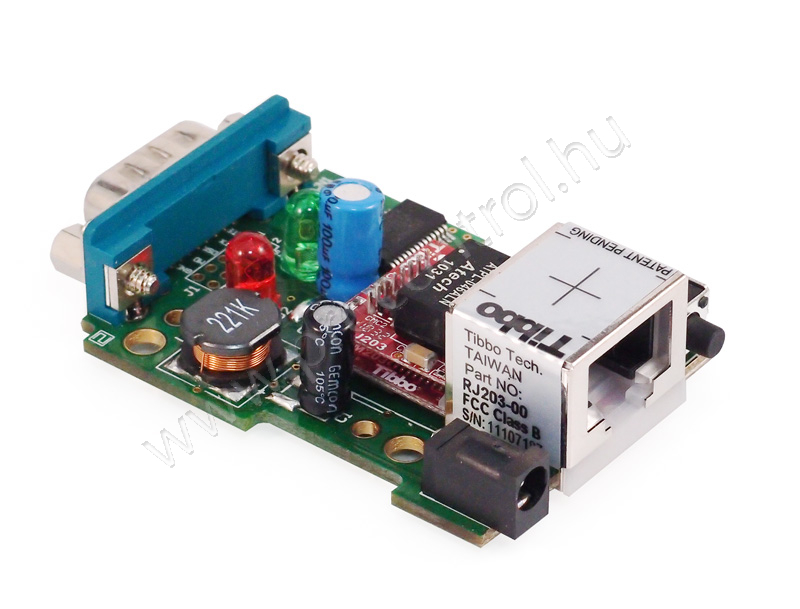

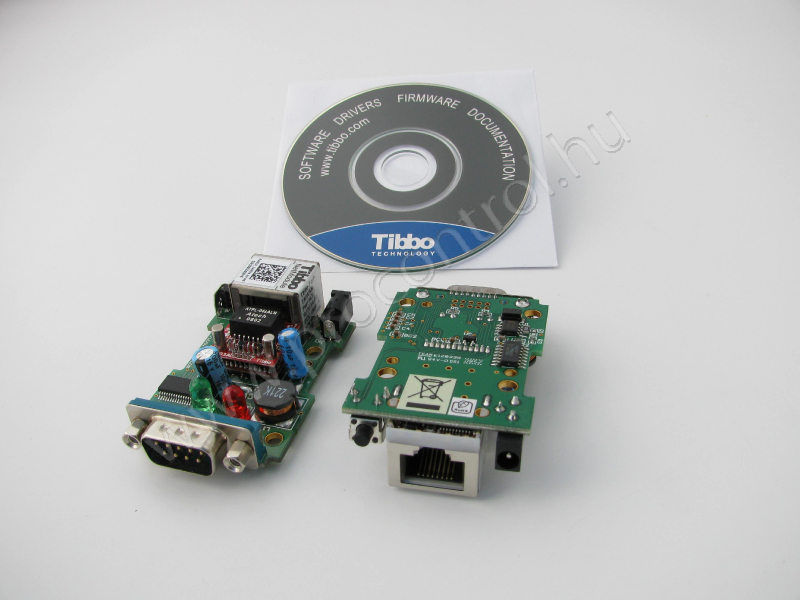

Evaluation board and development system for the EM203 module. Includes the EM203, RJ45 jack/magnetics, RS232 port, power jack and regulator, and a setup button.
The EM203A is a dual-use device: depending on the loaded firmware it can work as a fixed-function, ready-to-run serial-to-Ethernet converter or as a BASIC-programmable controller.
As a serial-to-Ethernet converter, the EM203A allows you to quickly network-enable practically any serial device.
As a BASIC-programmable controller, the EM203A offers a low-cost, rapid development alternative to expensive and complex computing platforms, such as Linux-based boards.
The EM203A can also be used with Tibbo's own RJ203A jack/magnetics module. The EM203A tucks right under the RJ203A, effectively occupying no extra space on the host board. The EM203A's status LEDs remain visible through the translucent face of the RJ203A's housing.
Properties
-
Kompakt méretek: 30,1x18,1x12,5mm
-
Fogyasztás: 230mA, 5V DC
-
100BaseT Ethernet port (illesztő trafó)
-
4db státusz LED a nyákon
-
A firmware a soros porton vagy a hálózaton keresztül frissíthető
-
EM203A_RJ203A-EV-RS fejlesztő panel kapható
-
CE- és FCC-bizonyítvány
Technical attributes:
|
Ethernet Interface
|
10/100BaseT
|
|
Serial Connection Features
|
150-115200bps; RX, TX, RTS, CTS, DTR, DSR
|
|
Routing buffer size (bytes)
|
12kBx2
|
|
Dimensions (mm)
|
31 mm x 20 mm x 15,5 mm
|
|
Serial Port
|
1 x RS232
|
|
Nominal power supply voltage
|
12 V
|
|
Serial-over-IP
|
+
|
|
Programmable
|
+
|
|
Ethernet Magnetics
|
+
|
|
Ethernet connector (RJ45)
|
+
|
|
Average Power Consumption
|
230mA, 5V DC
|
|
Device temperature during operation
|
25 °C
|
|
Number of I/O lines
|
4
|
|
Flash memory
|
64 KB
|
|
EEPROM memory
|
2040 B
|
|
Supported network protocols
|
UDP, TCP, ICMP (ping), and HTTP (Others -> Tibbo BASIC)
|
|
Max. operating current
|
230 mA
|
|
Max operating relative humidity
|
90 %
|
|
Operating temperature
|
-10°C - 70°C
|
Mentés
Technical Description
Az EM203 (soros eszközkiszolgáló) egy nyáklemez szintű alkatrész amely egy 100BaseT Ethernet csatlakozást tesz lehetővé a soros eszköznek. Igen kis (EM: 30.1x18.1x12.5mm, RJ: 31.0x20.0x15.5mm) méretekkel rendelkező integrált áramkör. Ideális választás az olyan OEM fejlesztőknek, akik saját eszközüket az Ethernet hálózatra szeretnék egyszerűen csatolni.
Az alapértelmezett üzemmódban a Windows operációs rendszerből egyszerű szabványos soros port emuláció látható, a távoli kihelyezett Ethernet hálózaton távoli eszközzel ugyan úgy kommunikálhatunk mint ha helyben volna a soros portunkra kötve. Kétféleképp alkalmazható: a betöltött firmware-től függően egy állandó funkciót betöltő kész soros/Ethernet konverterként vagy egy BASIC-ben programozható kontrollerként. Minden EM X20X családba tartozó modulnak több státusz LED-je van a nyákon.
|
| Product Code: |
305216 |
| Manufacturer: |
Tibbo
|
Net price: 49 880 Ft
|
| Gross price (27% VAT): 63 348 Ft
|
| Special net price: 39 904 Ft
|
| Request an Offer
|
|
Pieces/Packages:
|
1 pcs
|
|
Minimum order quantity:
|
1 pcs
|
|
